| 产品特性：高可靠性 | 加工定制：是 | 品牌：奎光 |
| 型号：保偏 | 种类：环形器 | 波段范围：近红外 |
| 运转方式：单模式 | 激励方式：电激励式 | 光路径：内光路 |
| 传输信号：宽带型 | 速度：高速 | 通道：单通道 |
| 输出波长：780/850/980/1064/1310/1550nm | 线宽：3mm | 波长范围：±30 |
| 插入损耗：0.9dB | 最小消光比：22dB |

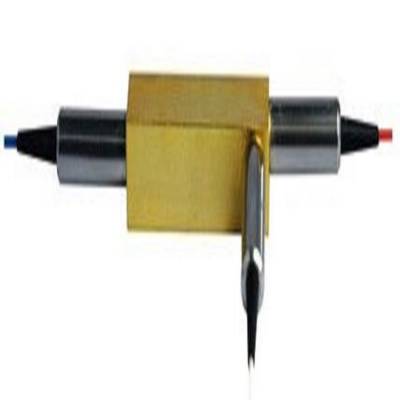

保偏光纤环形器1*2-1550-1310-1064
特征：低插入损耗、高回波损耗、高消光比、高可靠性和可稳定性
应用：光纤激光器、光纤传感器、通信系统、保偏光纤系统
产品规格：
参数 | 单位 | 参数值 | ||
中心波长 | nm | 1310 or 1550 | 1064 | |
工作波长范围 | nm | ±30 | ±5 | |
典型光隔离度 | dB | 46 | 30 | |
最小光隔离度 | dB | 40 | 25 | |
典型插入损耗 | dB | 0.7 | 1.8 | |
插入损耗 | dB | 0.9 | 2.1 | |
最小消光比 | dB | 22 | 20 | |
最小串扰 | dB | 50 | 50 | |
最小回波损耗 | dB | 55 | 55 | |
承受光功率 | mW | 500 | 500 | |
承受拉力 | N | 5 | 5 | |
光纤类型 | - | 保偏光纤 | ||
光路 | - | Port1→Port2→Port3 | ||
工作温度 | ℃ | -5to+70 | ||
储存温度 | ℃ | -40to+85 | ||
以上参数均不含连接头数据，含头，插入损耗加0.3dB，回波损耗少5dB，消光比小2dB。 器件加头，默认KEY键慢轴对准。 | ||||
封装尺寸 | ||||
| ||||
订货信息 | ||||
产品名称 | 保偏环形器 | |||
端口类型 | 3=3端口；4=4端口 | |||
工作波长 | 1550=1550nm；1310=1310nm；1064=1064nm | |||
工作轴向 | S=慢轴；F=快轴；B=双轴 | |||
尾纤类型 | 0=250um裸光纤；1=900um松套管；2=2.0mm松套管；3=3.0松套管 | |||
连接头类型 | 0=FC/UPC；1=FC/APC；2=SC/UPC；3=SC/APC；4=LC/UPC；5=LC/APC | |||
